在6~66kV電網中，傳統的分類把電阻分為高電阻、中電阻和小電阻三種形式（也有只分為高電阻和低電阻兩種）。對應的電阻值如下：
1）高電阻，R>500Ω，接地故障電流<10A~15A；
中電阻，10~500Ω，15A<接地故障電流<600A；
小電阻，R<10，接地故障電流600A；
2）高電阻，接地故障電流<10A；
小電阻，100A<接地故障電流<1000A；
接地電阻阻值的計算見下式：Rn=U/IR, IR=√（Id2-IC2）， 其中：Rn——中性點電阻，Ω； U——額定相電壓，kV； Id——單相接地接地點故障電流，kA； IR——電網單相接地故障時流過小電阻的電流，kA； IC——為系統容性電流，kA； 由上式可知，計算接地電阻阻值的關鍵是確定IR，即流過接地電阻的電流值。
從限制過電壓的角度，流經電阻的阻性電流越大，過電壓倍數越低，當IR>IC時，可以將非故障相過電壓倍數限制在2.6倍以下，當IR>1.5IC時，IR在繼續增加限制過電壓的效果已不明顯。 從保護可靠動作的角度，短路電流越大，則保護靈敏度越高。電阻值的選取應向保護裝置提供足夠大的電流，使保護裝置可靠動作，一般采用的接地故障電流為100~1000A。 從短路電流對通信線路的影響方面考慮，故障時接地電流越大，干擾越強烈。通信電纜危險影響電壓一般規定為430V-650V(高可靠線路)。根據上海供電局對于10kV接地電流為1000A、35kV接地電流為1000A和2000A兩種情況的計算結果，35kV系統中接地電流采用2kA是允許的，10kV系統中接地電流采用1kA是允許的。 從運行安全的角度，小電阻接地方式下，高達數百安以上的接地電流會引起地電位的升高，會對低壓設備、電子設備和人身安全產生不利影響。根據深圳、青島、上海等地供電公司實際運行情況，中性點經15Ω電阻接地時，單相接地產生的跨步電壓和接觸電壓滿足安全運行要求。 綜上所述，35kV小電阻接地系統中，流經電阻的阻性電流可選擇1300A，此時電阻值Rn為35÷√3÷1.3≈15.5Ω。

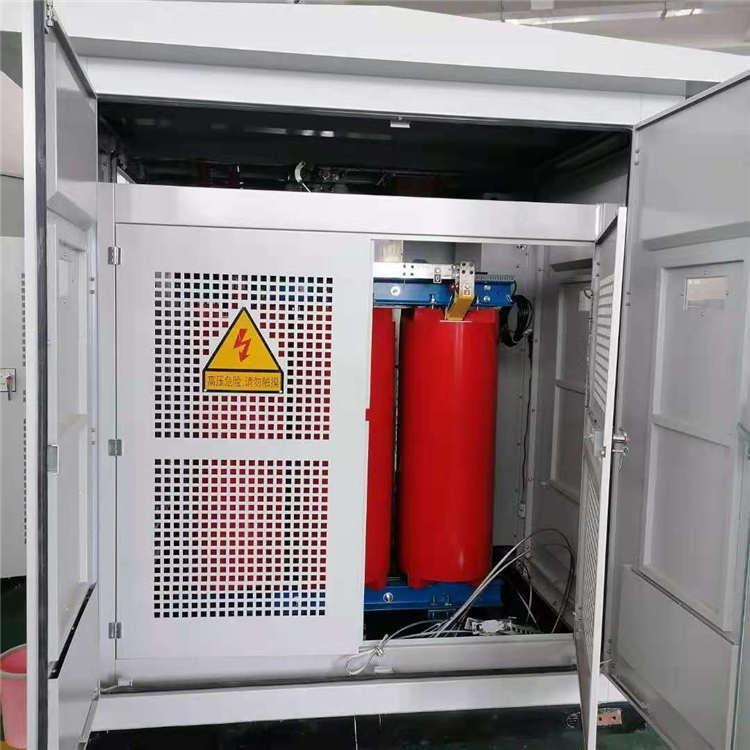

接地變工作原理：采用小電阻接地的中壓配電系統中，由于一般無中性點，故需要人為制造一個中性點以便連接電阻器。實際工程中一般采用Z型接線（也稱為曲折型接線）變壓器，其三相鐵芯的每個芯柱上的繞組被平均分成2段，2段繞組極性相反，三相繞組按Z型聯結法接成星形接線。 接地變壓器各繞組中的2個繞組的夾角都是120°，其相電壓符合星形繞組連接法。這樣的結構使得接地變具有較高的正序、負序阻抗。同時零序阻抗只相當于漏抗，阻值很小。因此，在系統正常運行時接地變壓器阻抗很高，當系統發生接地故障時，零序阻抗很小。 電阻器連接在接地變形成的中性點上，其電流為接地變壓器相電流的3倍。
接地變容量的確定：當流過電阻器的電流IR確定后，可計算得出電阻值及接地變的容量。三相接地變壓器容量理論計算值為P=IR×UR[6]，其中UR=Un÷√3（Un為額定線電壓）。在小電阻接地系統里，接地電阻和接地變壓器允許短時運行時間一般以10s計算，根據IEEE-C62.92.3標準關于過載系數的規定，過載時間10s時，接地變短時容量與持續額定容量的換算比為10.5。因此接地變持續額定容量為：Se=P/10.5 kVA。 當電阻值為15.5Ω時，IR為1300A，此時三相接地變壓器容量理論計算值為：35÷√3×1300÷10.5=2502 kVA，若接地變壓器帶有二次繞組，還應加上二次負荷容量。
綜上所述：接地變壓器及小電阻成套裝置電阻值的選取及接地變壓器容量的計算。小電阻阻值的選擇應從限制過電壓、減小接地短路電流、提高繼電保護靈敏度、減少對通信干擾等方面綜合考慮。接地變壓器容量計算時，應充分考慮接地變壓器本身的短時過載能力。
