我是電力小白，對于中性點、零點、零線特別容易混淆。凡是三相繞組的首端（或尾端）連接在一起的共同連接點，稱為電源中性點。當電源的中性點與接地裝置有良好的連接時，該中性點便稱為零點；而由零點引出的導線，則稱為零線。
三相電源或三相負載連接成星型時出現的一個公共點。當三相星形連接負載的中性點N與供電系統的中線連在一起時，中性點N的電位因受到電源的直接約束而與電源的中性點n的電位基本相同。但若三相星型連接負載的中性點N不與供電系統的中線連接，此時如負載不對稱，便會出現所謂的中性點位移現象。中性點位移是指在位形圖上中性點N和中性點n不重合，實際上是表明二者的電位不同，出現了電（此時中性點n的電位為零）。
零線是變壓器二次側中性點（N）引出的線路，與相線（L）構成回路，對用電設備進行供電。通常情況下，零線在變壓器二次側中性點（N）處與保護地線（PE）重復接地（PEN），起到雙重保護作用。 變壓器的工作零線應該單獨鋪設，不得借用地線，低壓配電柜應鋪設工作零線用低壓絕緣子固定，最好用接地銅排，與變壓器工作零線直接聯接。各路低壓出線零線分別與接線銅排聯接。銅鋁線連接一定要采取合理的過渡措施。接地網的引上線改用鍍鋅扁鐵至少兩處與接地網焊接，裝設斷線卡，以便檢測接地電阻。盡量調整復核，保持三相負荷平衡，使低壓側零線電流不超過變壓器額定電流的25%，盡量考慮改用三相電設備。
零線帶電分析：
1.有電流:這是三相不平衡造成的
2.有電壓:這是零線斷了,這很危險,極易造成電氣設備的損壞,必須檢修
對于三相四線制(TN-C)系統中零線帶電,大多數是三相負載不平衡造成的,有故障狀態下,零線會帶電。中性點接地后，便稱為零點。中性點接地可分為有效接地和非有效接地。所謂的有效接地，即大電流接地方式，一般110kV及以上電網會采用這種方式，這樣中性點電位固定為地電位，發生單相接地故障時，非故障相電壓升高不會超過1.4倍運行相電壓；暫態過電壓水平也較低；故障電流很大，漏電保護能迅速動作于跳閘，切除故障，系統設備承受過電壓時間較短。因此大電流接地系統可使這個系統設備絕緣要求水平降低，從而大幅降低造價。6-35kV配電網一般采用小電流接地方式，即中性點非有效接地方式。近幾年來兩網改造，使中小城市6-35kV配電網電容電流有很大的增加，如不采取有效措施，將危及配電網的安全運行。中性點非有效接地方式分為：不接地、經消弧線圈接地及經電阻接地。國際上廣泛采用發電機中性點經高電阻接地，發現并快速切除故障，避免發展成為相間或匝間短路，甚至燒損鐵芯，損害發電組。

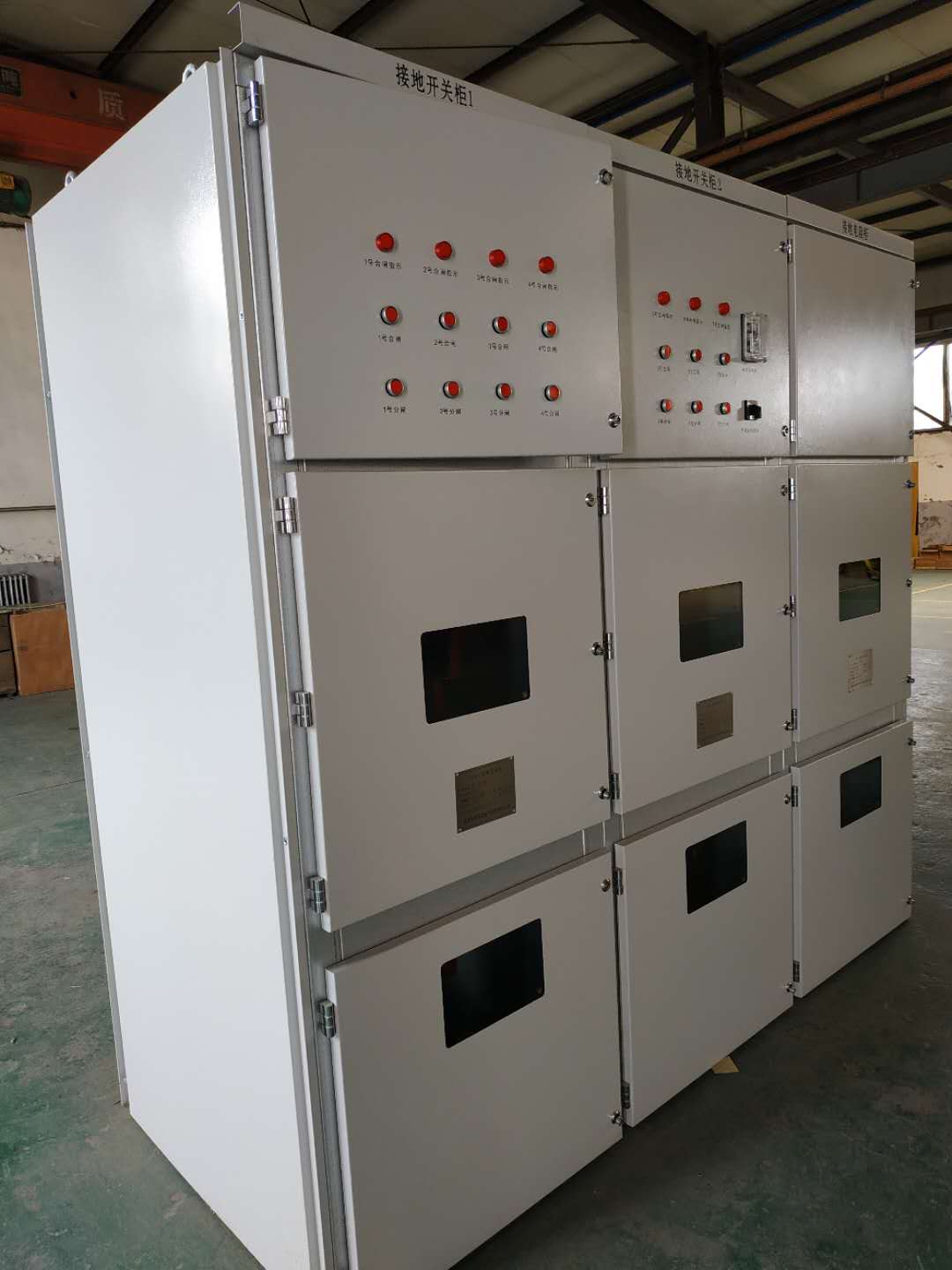

保定奧蘭電氣科技有限責任公司生產的AL-FNR發電機中性點接地電阻柜就是專門用于預防、解決此類故障的
