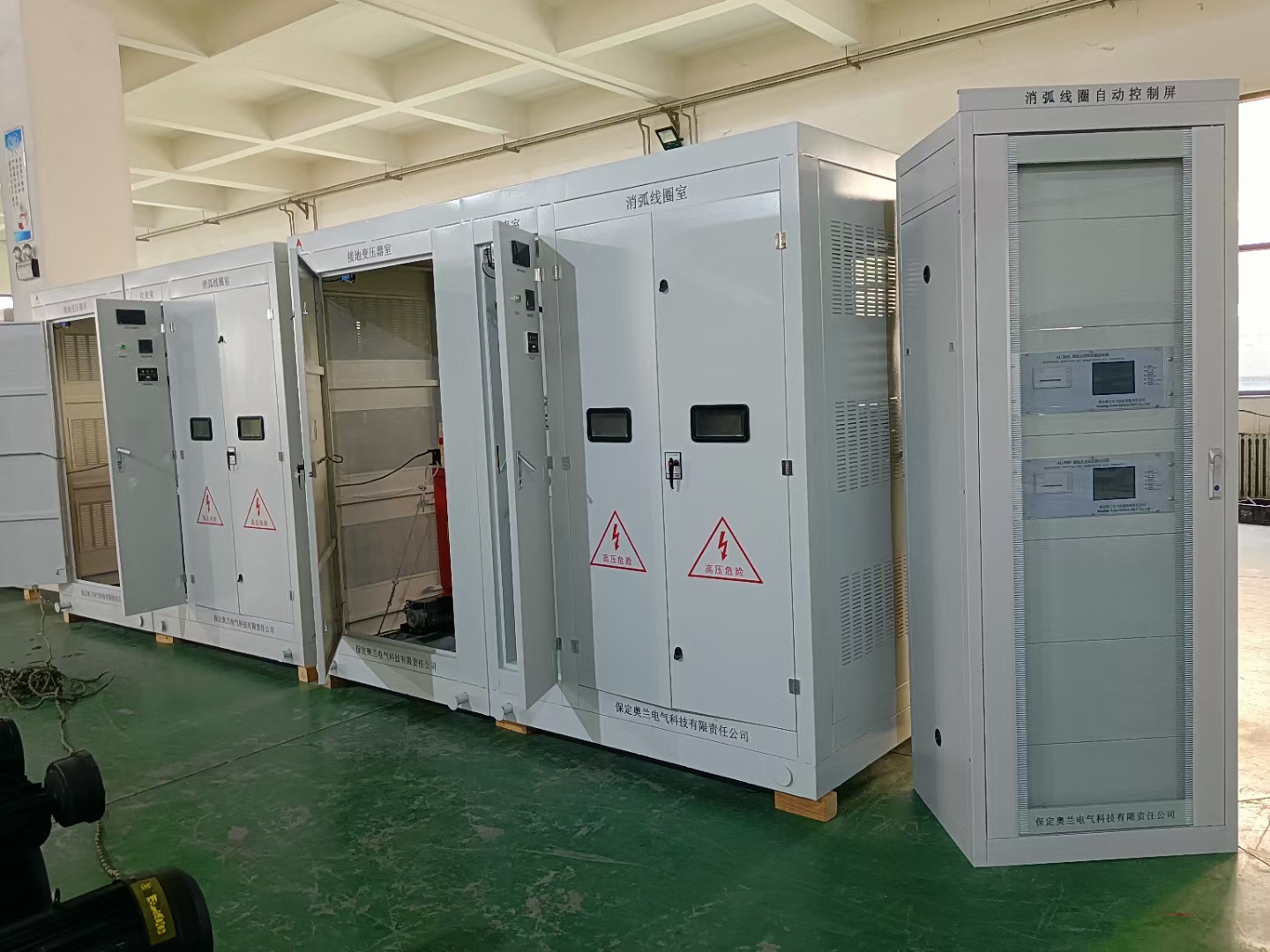

    中性點消弧線圈根據其調節方式的不同，可以分為幾種類型，調匝式，偏磁式，相控式，調容式等等、其中應用最廣泛，性能最穩定的就是調匝式消弧線圈并聯中電阻的形式，它的組成部分主要是接地變壓器，消弧線圈本體、并聯中電阻，有載分節開關、微機控制器、控制屏、阻尼電阻箱、電流互感器、電壓互感器、小電流接地選線，避雷器、隔離刀閘等。

下面撿幾個重點的元器件介紹一下：

1.接地變壓器

接地變壓器是掛接在系統的三相母線上，它的主要作用是引出系統中性點，并供消弧線圈使用。

2.消弧線圈本體

消弧線圈本體是在其線圈上設有若干個分接頭，對應不同的電感量，通過控制消弧本體連接的分節開關分接頭的位置，來調節補償電流的的大小。補償電流的大小也就決定了消弧線圈的容量

3.并聯中電阻

并聯中電阻是和消弧線圈并列聯結，以起到雙重保護的作用。

4.有載開關

   有載開關主要是用來控制消弧線圈的檔位調節。

5.微機控制器

    微機控制器是是消弧線圈成套裝置中特別核心的部分，電容電流的時時測量、消弧線圈接地變成套裝置的自動調諧等工作都是靠它來完成的。消弧線圈控制器的好壞，作用多少，在價位上也是相差很大的。
