根據GB/50217-2007《電力工程電纜設計規范》的要求：

   1.單芯電纜線路的金屬護層上任一點的感應電壓不得大于100V。

   2.未采取不能任意接觸金屬護層的安全措施時，不得大于50 V。

   故電力行業標準DL/T401-2002《高壓電力電纜選用導則》規定，交流系統單芯電纜護層須采用電纜護層保護器的方式，來限制金屬護層（或金屬護套）上的感應電壓和故障過電壓。

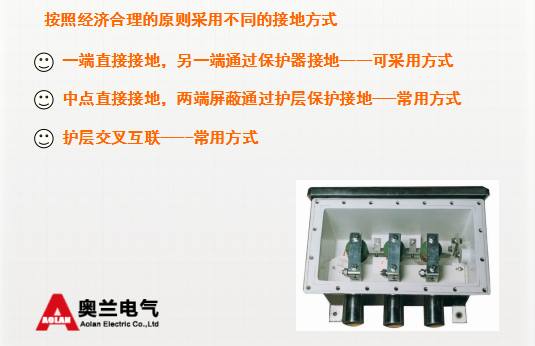

  按照經濟合理的原則采用不同的接地方式

     一端直接接地，另一端通過保護器接地----可采用方式

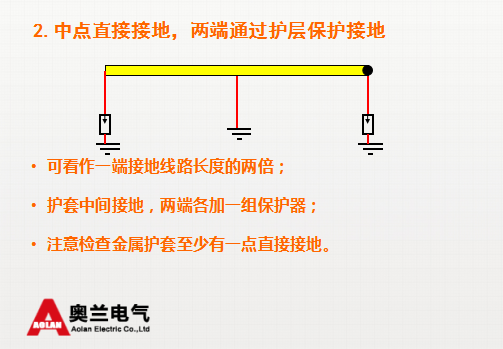

     中點直接接地，兩端屏蔽通過護層保護接地---常用方式

     護層交叉互聯----常用方式

電纜接地箱按產品用途、工作方式，可分為三類：

    1.電纜護層直接接地箱（AL-ZJJD系列）

     電纜護層直接接地箱，內部含有連接銅排、銅端子等，用于電纜護層的直接接地。

    2.電纜護層保護接地箱（AL-BHJD系列）

    3.電纜護層交叉互聯保護接地箱（AL-JHJD系列）

     電纜護層保護接地箱和電纜護層交叉互聯接地箱內涵電纜護層保護器、連接銅排、

     銅端子等，用于電纜護層的保護接地。

       保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、

      介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、等優點及良好的化學穩定性、憎水性、密封性。

以下是電纜接地箱的安裝 ：

1、產品安裝時，先打開電纜護層保護箱的蓋子，將連接電纜金屬護套的引接線及接地線穿入電纜護層保護箱的進線管內，壓接接線端子,套好熱縮管，用螺栓連接接線端子；然后繞包橡膠自粘帶，加熱收縮熱縮管，使接地箱的進線口與進線電纜處密封可靠；然后，蓋上接地箱蓋子，用螺釘擰緊密封。

    2、本產品不能長期吸收超出耐受能力的工頻過電壓，具體型號產品的工頻耐受能力見下表。
