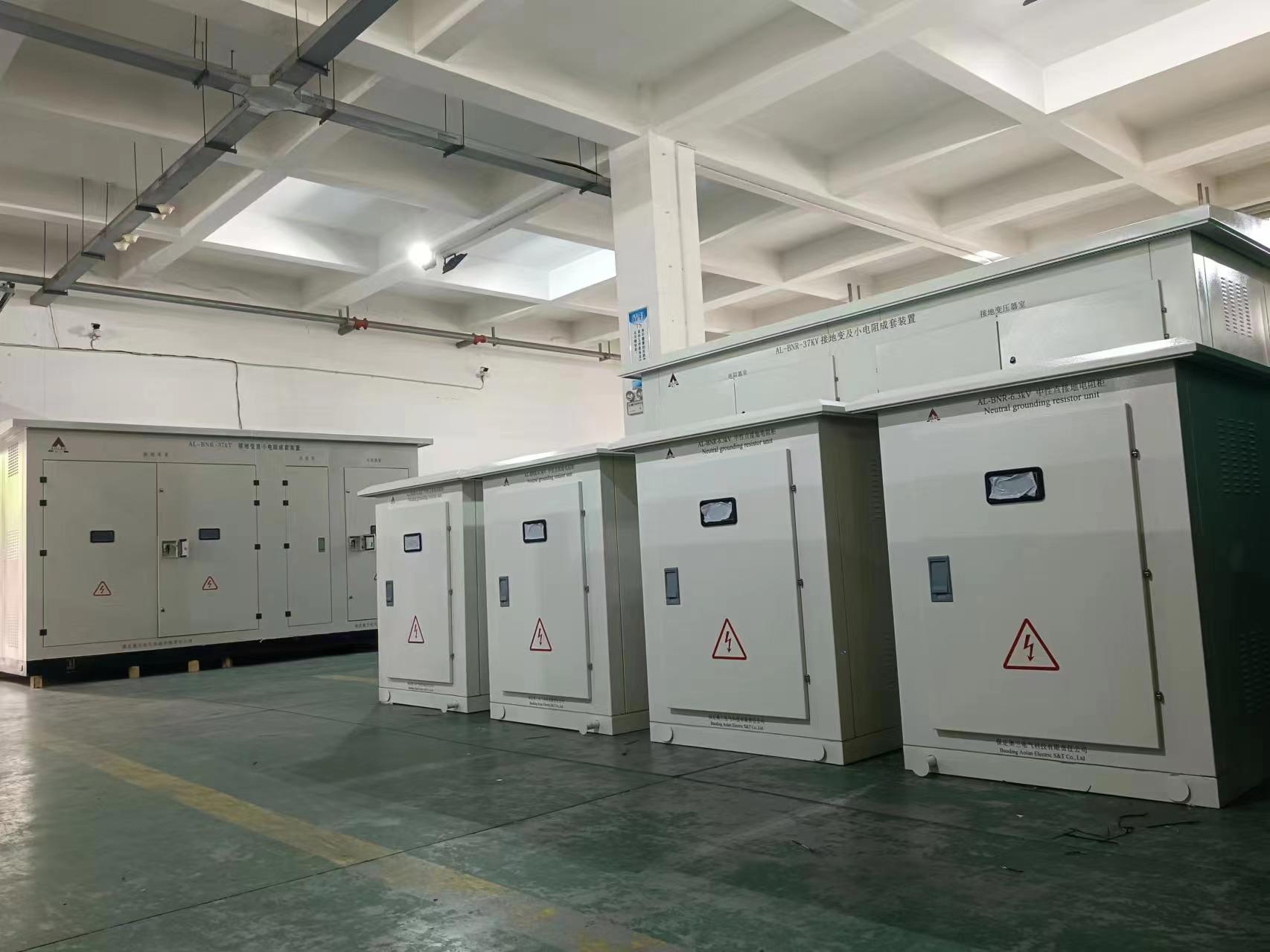

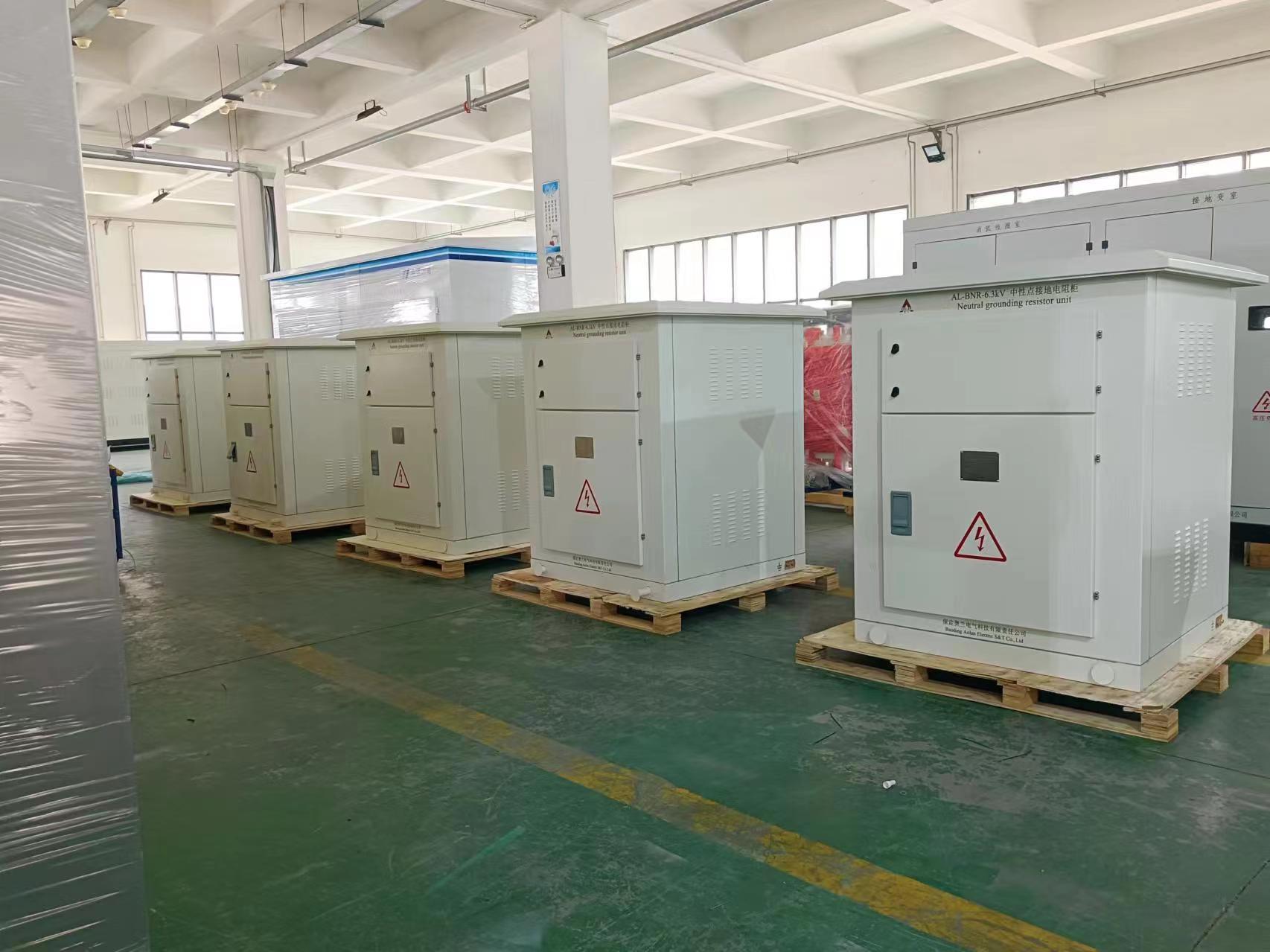

電阻接地系統的分類 按照美國ANSI和IEEE標準規定，電阻接地系統有高電阻接地和低電阻接地的 區別。 （一）高電阻接地系統 高電阻接地系統應符合零序電阻R0小于等于1/3ωC0（C0為系統每相對地分布電 容，μF）準則。與高電阻接地配合的保護方案，通常是檢測和報警，以下是高 電阻接地方式必備的三點要求： 限制單相接地電流小于等于10A；限制暫態過電壓在2.5電壓以下；不要求立 即切除接地故障根據ANSI和IEEE標準，限制單相接地故障電流在10A以下，這 是使系統接地后還可繼續帶故障運行的前提。從中也可以看出，當電網電容電 流大于等于10A時，要對電流加以限制。系統中的零序電阻R0應包括中性點電5 阻器電阻RN和故障點的過渡電阻Rd在內，而線路本身的阻抗可略去不計。高阻接地主要是發電機中性點接地電阻柜 （二）低電阻接地系統 低電阻接地系統應符合零序電阻R0與其零序電抗X0之比大于等于2。其中X0是系 統等值零序電抗。接地故障電流通常至少采用100A，其更多的應用電流值是 200～1000A。低電阻接地系統應設置有選擇性的、立即切除接地故障線路的保 護裝置；其電阻值選取應為該保護裝置提供足夠大的電流。由于系統中有著足 夠大的有功電流分量，該保護裝置會可靠動作；限制暫態過電壓在2.5倍相電壓 以下是第二項指標。該系統的供電可靠性問題，可按負荷的重要性采取相應措 施，如雙電源供電、自動重合閘、備自投等。對城網的中壓系統，多采用網孔 或環型供電方式來解決供電可靠性問題。為此，應裝備配電自動化方面的全套 設備，并保證在任何故障條件下均能可靠動作。經電阻接地的系統要求避雷器 適用在中性點不接地回路上。金屬氧化物避雷器額定值的選取應保證最大持續 運行電壓能力和一分鐘暫態過電壓能力都高于系統接地條件下的要求。 我國電力部門赴美EBASCO 公司實習報告和《火力發電廠廠用電設計技術規 定》條文說明中，都曾提到中電阻接地這個分類等級，分析認為，兩文獻中所 述的中電阻接地，實際上應屬于低電阻接地范疇。因此，在劃分電阻接地分類 時，仍只分為高、低電阻接地系統。低阻接地主要是小電阻接地成套裝置
