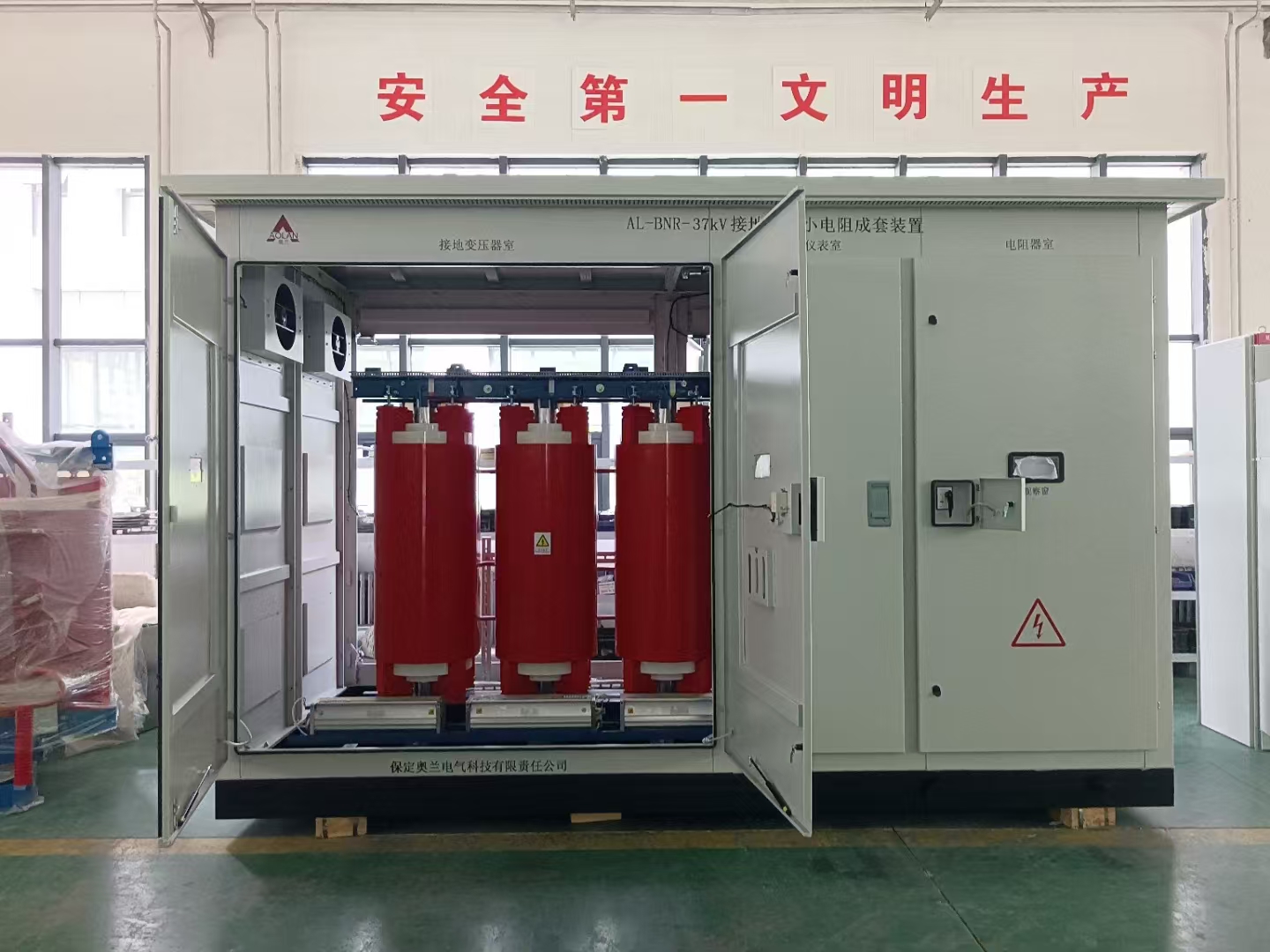

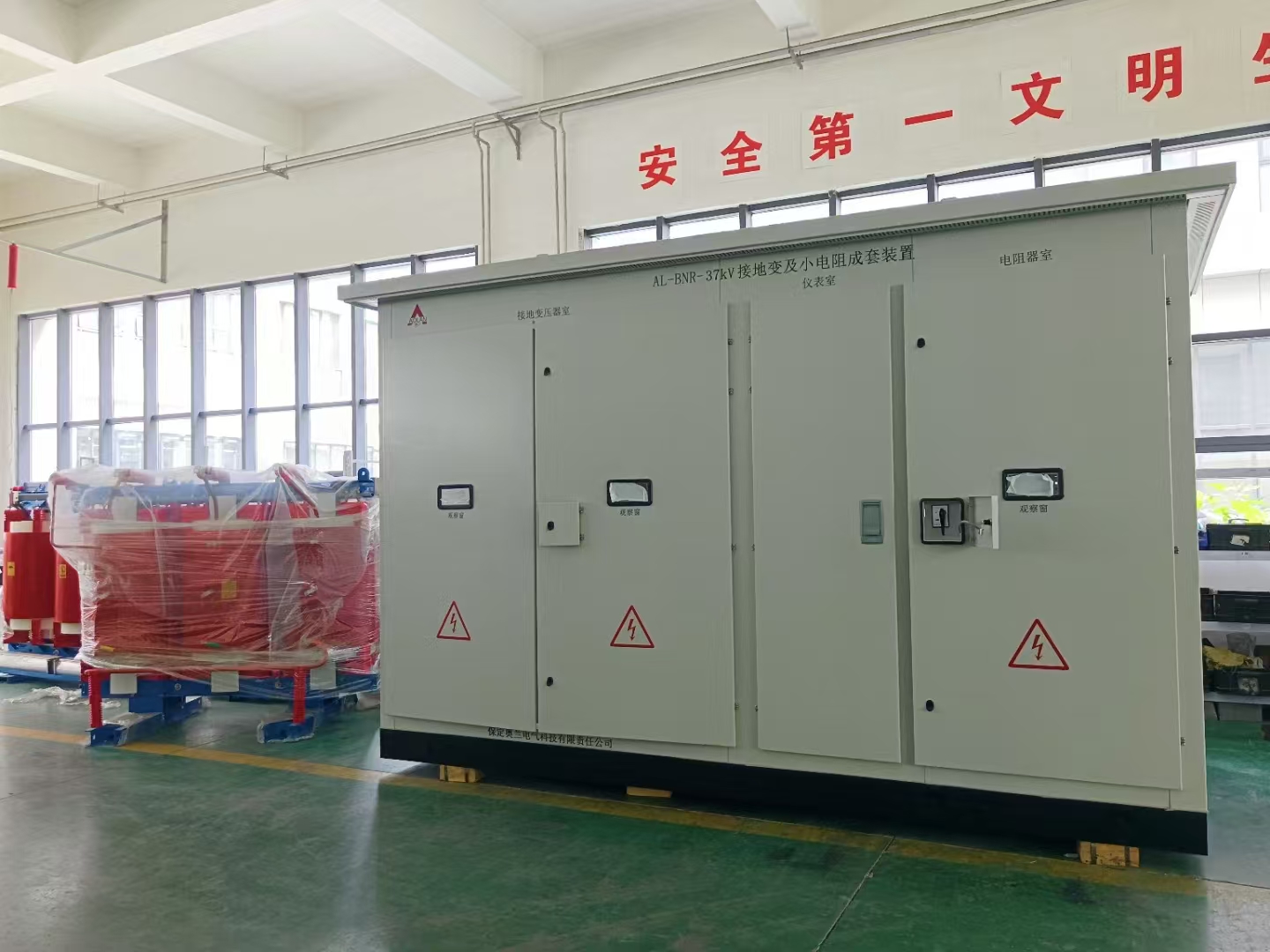

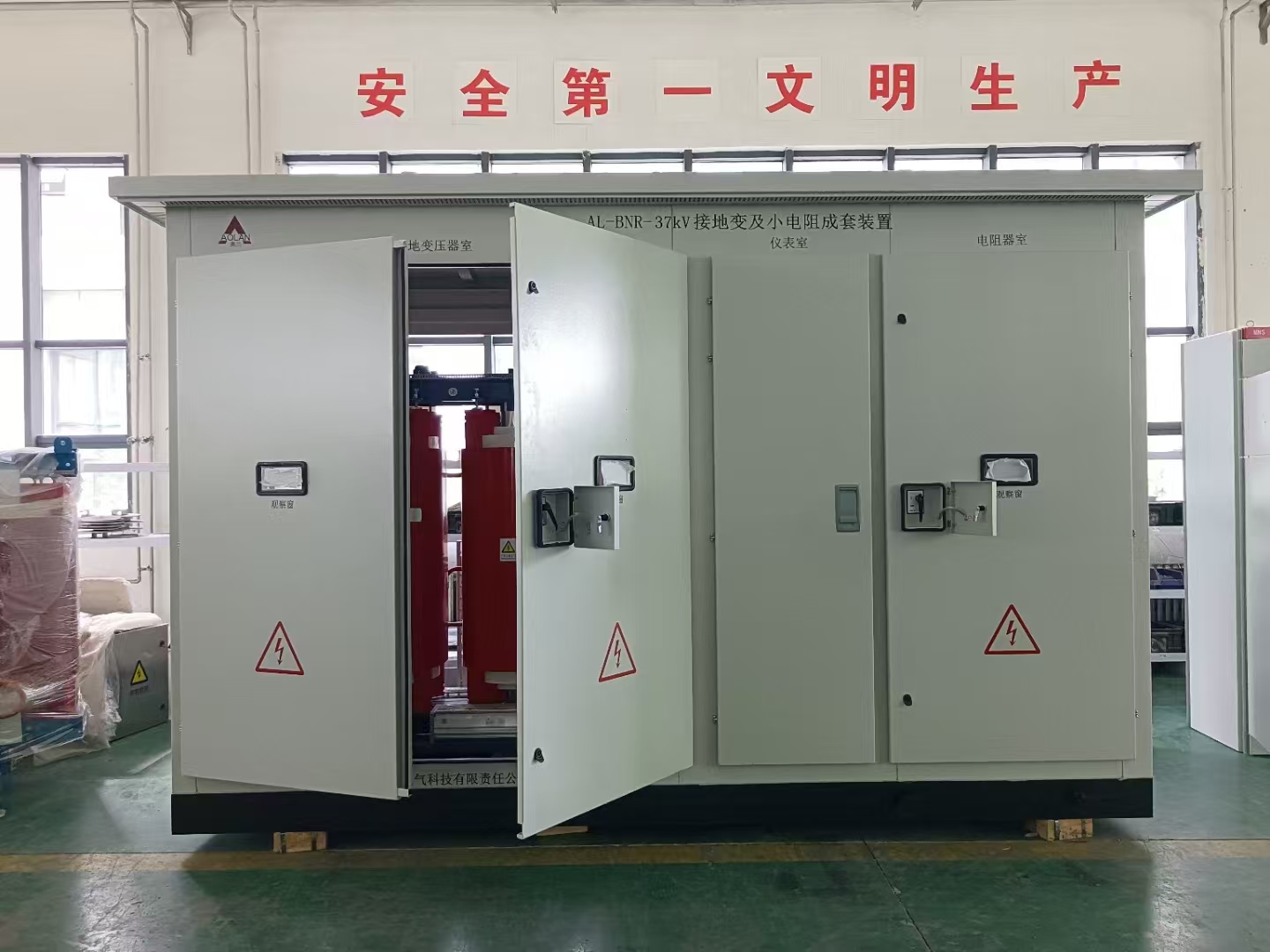

中性點接地電阻成套裝置系統構成包括：接地變壓器、中性點接地電阻、智能型監控裝置、電流互感器等。一次設備使用壽命不少于30年。
本光伏發電項目場址位于內蒙古赤峰市翁牛特旗阿什罕蘇木境內，擬建場區地勢相對平坦開闊，場址坐標東經119°43'10.6077"～119°43'21.7326"，北緯43°01'12.3011"～43°00'16.0365"，海拔介于460m～470m之間，場區范圍約3853畝。本項目光伏場區處于沙漠區域，場址西部有公路可以直達場區。本期工程額定容量（交流側）110MW，裝機容量（直流側）為135.66228MWp。
序號 | 名稱 | 規格和型號 | 數量 |
一 | 接地變及電阻成套裝置 | 其中每套包含以下設備： | 1套 |
接地變壓器 | DKSC□-630/37 ZN 37± 2X2.5% | 1臺 | |
中性點接地電阻 | 36.5kV 67.36歐 300A | 1臺 | |
零序電流互感器 | 5P30/5P30/0.5 300/1A 10VA | 1臺 | |
電阻外殼 | 1套 | ||
智能型監控裝置 | 控制器 | 1套 | |
其他未列入的部件 | 1項 |
